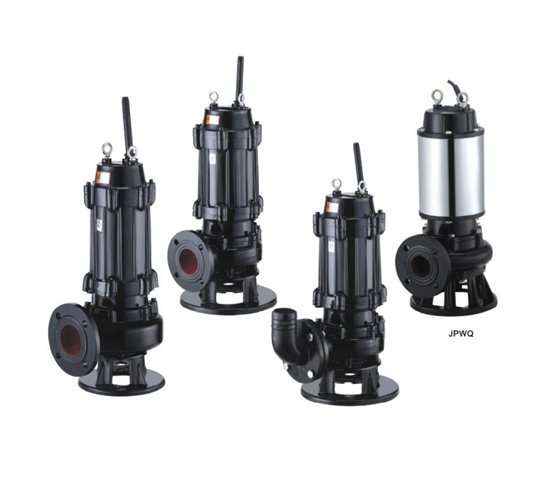

WQ无堵塞潜水排污泵
WQ无堵塞潜水排污泵
一、WQ型无堵塞潜水排污泵(移动式)产品概述及用途
    WQ型无堵塞潜水排污泵(移动式)该泵采用旋流式的下吸结构,具有不怕堵塞,耐磨损、运行可靠、维修方便、排水彻底,适用范围广泛等突出优点。WQ型无堵塞潜水排污泵(移动式)还采用不锈钢叶轮及国内最先进的机械密封装置,使用寿命达8000小时以上。
   WQ型无堵塞潜水排污泵(移动式)广泛适用于抽送排放工业与生活废水、污水,包括含有纸浆、木榍、淀粉、泥砂、碎石、短纤维等渣浆,固体的也液体及尿粪等,是工业、农业、城市、建筑行业理想的给排污水工具。 特别是无堵塞型污水泵,能排放液体中的杂质含量比重约等于 25%,颗粒直径为18mm的杂质,且不堵塞,不缠绕。

二、WQ型无堵塞潜水排污泵(移动式)产品特点
1、采用独特的单叶片式或双叶片叶轮结构,大大提高了污物通过能力,能有效的通过泵口径的5倍的纤维物质与直径为泵口径约50%的固体颗粒。
2、机械密封采用新型硬质耐腐的碳化钨作材料,同时将密封改进为双端面密封,使其长期处于油室内运行,可使泵安全连续运行8000小时以上。
3、整体结构紧凑、体积小、噪声小、节能效果显著,检修方便,无需建泵房,潜入水中即可工作,大大减少工程造价。
4、该泵密封油室内设置有高精度抗干扰漏水检测传感器,及定子绕组内预埋了热敏元器件,对水泵电机绝对保护。
5、能够在全扬程范围内使用,而保证电机不会过载。
6、浮球开头可以根据所需液位变化,自动控制泵的起动与停止,不需专人看管,使用极为方便。
7、可根据用户需要配备全自动安全保护控制柜,对泵的漏水、漏电、过载及超温等进行绝对保护,提高了产品的安全性与可靠性。

三、WQ型无堵塞潜水排污泵(移动式)产品使用条件
1.介质温度不得超过60°C,重度1.0~1.3kg/dm3PH值在5~9范围内。
2.无内自流循环冷却系统的泵,电机部分露出液面不得超过1/3
3.一般情况下,泵必须在使用扬程范围内使用,保证电机不过载,如需在全扬程范围使用,应在订货时另行注明,以便厂家制造。
4.在运行过程中泵电机电流不得超过电机的额定电流。

四、WQ型无堵塞潜水排污泵(移动式)型号意义
型号 80WQ40-15-4
排出口径 80mm
WQ-移动式潜水排污泵(配出水弯头)
流量 40m3/h
扬程 15m
配带功率 4kW

WQ型无堵塞潜水排污泵(移动式)性能参数

序号

型  号

口径

流 量

扬程

功率

(mm)

(m3/h)

L/S

(m)

(kw)

1

50WQ15-10-1.5

50

15

4.2

10

1.5

2

50WQ7-15-1.1

50

7

4.2

15

1.1

2

50WQ10-10-0.75

50

10

2.8

10

0.75

3

50WQ8-12-1.1

50

8

2.2

12

1.1

4

50WQ15-15-1.5

50

15

4.2

15

1.5

5

50WQ20-15-1.5

50

20

5.6

15

1.5

5 50WQ15-18-2.2 50 15 4.2 18 2.2

5

50WQ25-10-2.2

50

25

6.9

10

2.2

6

50WQ15-12-1.5

50

15

4

12

1.5

7 65WQ25-7-1.5 65 25 6.9 7 1.5

8

65WQ25-10-2.2

65

25

6.9

10

2.2

9

50WQ15-25-3

50

15

4.2

25

3

10 65WQ25-15-2.2 65 25 6.9 15 2.2

10

65WQ25-20-4

65

25

6.9

20

4

11

65WQ30-18-4

65

30

8.3

18

4

12

50WQ25-32-5.5

50

20

5.6

30

5.5

13

50WQ20-40-7.5

50

20

5.6

40

7.5

14

65WQ30-30-7.5

65

30

8.3

30

7.5

16

80WQ40-9-3

80

40

11.1

9

3

17

65WQ37-13-3

65

37

10.3

13

3

18

65WQ25-25-4

65

25

6.9

25

4

18

65WQ30-32-7.5

65

30

8.3

32

7.5

19

65WQ25-30-5.5

65

25

6.9

30

5.5

20

65WQ30-40-7.5

65

30

8.3

40

7.5

21

65WQ40-30-7.5

65

40

11.1

30

7.5

22

65WQ30-45-11

65

30

8.3

45

11

22

65WQ25-50-11

65

25

6.9

50

11

23

65WQ30-60-15

65

30

8.3

60

15

24

80WQ30-10-2.2

80

30

8.3

10

2.2

25

80WQ40-7-2.2

80

40

11.1

7

2.2

26

80WQ30-8-2.2

80

30

8.3

8

2.2

27

80WQ35-10-3

80

35

10.9

10

3

28

80WQ40-13-3

80

40

11.9

13

3

29

80WQ40-15-4

80

40

11.1

15

4

30

80WQ50-13-4

80

50

13.9

13

4

30

80WQ45-22-7.5

80

45

15

22

7.5

31

80WQ50-18-5.5

80

50

13.9

18

5.5

32

80WQ65-25-7.5

80

65

18.1

25

7.5

33

80WQ80-15-7.5

80

80

22.2

15

7.5

34

80WQ40-40-11

80

40

11.1

40

11

35

80WQ50-35-11

80

50

13.9

35

11

36

80WQ50-50-15

80

50

13.9

50

15

37

100WQ50-7-3

100

50

13.9

7

3

38

150WQ100-7-5.5

150

100

27.8

7

5.5

39

100WQ80-10-5.5

100

80

22.2

10

5.5

40

100WQ65-15-5.5

100

65

18.1

15

5.5

41

100WQ100-10-5.5

100

100

30.6

10

5.5

42

100WQ80-20-7.5

100

80

22.2

20

7.5

43

100WQ100-15-7.5

100

100

27.8

15

7.5

43

100WQ60-30-11

100

60

18

30

11

44

100WQ100-25-11

100

100

27.8

25

11

44

100WQ80-35-15

100

80

22.2

35

15

45

100WQ100-30-15

100

100

27.8

30

15

46

100WQ120-25-15

100

120

33.3

25

15

47

100WQ100-35-18.5

100

100

27.8

35

18.5

48

100WQ100-40-22

100

100

27.8

40

22

49

100WQ100-45-30

100

100

27.8

45

30

50

100WQ100-50-37

100

100

27.8

50

37

51

100WQ100-60-45

100

100

27.8

60

45

52

150WQ120-10-5.5

150

120

33.3

10

5.5

53

150WQ145-9-7.5

150

145

40.3

9

7.5

54

150WQ110-15-7.5

150

110

30.6

15

7.5

55

150WQ150-12-11

150

150

41.7

12

11

55

150WQ150-20-15

150

150

41.7

20

4090

56

150WQ200-10-15

150

200

55.6

10

15

57

150WQ180-15-15

150

180

50.0

15

15

58

150WQ180-20-18.5

150

180

50.0

20

18.5

59

150WQ150-26-18.5

150

180

50.0

26

18.5

60

150WQ200-20-22

150

200

55.6

20

22

61

150WQ180-25-22

150

180

50.0

25

22

62

150WQ200-25-30

150

200

55.6

25

30

63

150WQ180-30-30

150

180

50.0

30

30

64

150WQ150-35-37

150

150

41.7

35

37

65

150WQ180-30-37

150

180

50.0

30

37

66

150WQ180-40-45

150

180

50.0

40

45

67

200WQ300-7-11

200

300

83.3

7

11

68

200WQ250-11-15

200

250

69.4

11

15

69

200WQ300-8-15

200

300

83.3

8

15

69

200WQ220-12-15

200

220

65

12

15

70

200WQ250-15-18.5

200

250

69.4

15

18.5

71

200WQ300-10-18.5

200

300

83.3

10

18.5

72

200WQ400-10-22

200

400

111.1

10

22

73

200WQ300-15-22

200

300

83.3

15

22

74

200WQ400-13-30

200

400

111.1

13

30

75

200WQ300-18-30

200

300

83.3

18

30

76

200WQ250-22-30

200

250

69.4

22

30

77

200WQ350-25-37

200

300

83.3

25

37

78

200WQ250-35-45

200

250

69.4

35

45

79

200WQ350-25-45

200

350

97.2

25

45

80

200WQ400-20-45

200

400

111.1

20

45

81

200WQ250-40-55

200

250

69.4

40

55

82

200WQ400-30-55

200

400

111.1

30

55

83

200WQ350-40-75

200

300

83.3

40

75

84

200WQ300-45-90

200

300

83.3

45

90

85

200WQ300-50-110

200

300

83.3

50

110

86

200WQ300-60-132

200

300

83.3

60

132

87

200WQ300-70-160

200

300

83.3

70

160

88

250WQ550-5-22

250

550

152.8

5

22

89

250WQ600-9-30

250

600

166.7

9

30

90

250WQ600-12-37

250

600

166.7

12

37

91

250WQ600-15-45

250

600

166.7

15

45

92

250WQ600-20-55

250

600

166.7

20

55

93

250WQ600-25-75

250

600

166.7

25

75

94

250WQ600-30-90

250

600

166.7

30

90

95

250WQ600-35-110

250

600

166.7

35

110

96

300WQ800-9-37

300

800

222.2

9

37

97

300WQ800-12-45

300

800

222.2

12

45

98

300WQ680-15-45

300

680

188.9

15

45

99

300WQ800-15-55

300

800

222.2

15

55

100

300WQ600-20-55

300

600

166.7

20

55

101

300WQ800-20-75

300

800

222.2

20

75

102

300WQ950-20-90

300

950

263.9

20

90

103

300WQ1000-25-110

300

1000

277.8

21

110

104

350WQ1200-8-45

350

1200

333.3

8

45

105

350WQ1100-10-55

350

1100

305.6

10

55

106

350WQ1300-10-75

350

1300

361.1

10

75

107

350WQ1200-18-90

350

1200

333.3

18

90

108

350WQ1500-15-90

350

1500

416.7

15

90

109

350WQ1200-20-110

350

1200

333.3

20

110

110

350WQ1100-28-132

350

1100

305.6

28

132

111

350WQ1200-36-160

350

1200

333.3

36

160

112

400WQ1500-6-45

400

1500

416.7

6

45

113

400WQ1300-10-55

400

1300

361.1

10

55

114

400WQ1800-10-75

400

1800

500.0

10

75

115

400WQ1700-12-90

400

1700

472.2

12

90

116

400WQ2200-9-110

400

2200

611.1

9

110

117

400WQ2000-15-132

400

2000

555.6

15

132

118

400WQ1500-26-160

400

1500

416.7

26

160

119

400WQ1700-22-160

400

1700

472.2

22

160

120

400WQ1950-23-185

400

1950

541.7

23

185

121

400WQ1980-26-220

400

1980

550.0

26

220

122

400WQ1800-32-250

400

1800

500.0

32

250

123

400WQ2000-30-280

400

2000

555.6

30

280

124

450WQ2250-7-75

450

2250

625.0

7

75

125

450WQ2300-10-90

450

2300

638.9

10

90

126

450WQ2200-10-110

450

2200

611.1

10

110

127

450WQ2260-14-132

450

2260

627.8

14

132

128

450WQ2280-20-180

450

2280

633.3

20

185

129

500WQ2500-10-110

500

2500

694.4

10

110

130

500WQ2500-12-132

500

2500

694.4

12

132

131

500WQ2500-16-160

500

2500

694.4

16

160

132

500WQ2500-18-185

500

2500

694.4

18

185

133

500WQ4000-12-200

500

4000

1111.1

12

200

134

500WQ4000-15-250

500

4000

1111.1

15

250




【安装漏电保护器】
漏电保护器也叫保命器,它的作用从“保命器”这三个字就可以理解。因为潜水泵在水下工作,容易漏电造成电能损失甚至引发触电事故。如果装有漏电保护器,只要潜水泵漏电值超过漏电保护器的动作电流值(一般不超过30毫安),漏电保护器就会切断潜水泵的电源,避免漏电浪费电能,确保安全。

【电源电压异常莫开机】
  农村由于低压供电线路比较长,线路的末端电压过低是常有的事。当相电压低于198伏,线电压低于342伏时,潜水泵电机转速下降,当达不到额定转速的70%时,启动离心开关会闭合,造成启动绕组长时间通电而发热甚至烧坏绕组和电容器。相反,电压过高引起电机过热而烧坏绕组。因此,潜水泵在作业中,操作者必须随时观察电源电压值,若低于额定电压10%以下,高于额定电压10%以上,应使电机停止运转,找出原因并排除故障。

【避免频繁开关】
  不要频繁地开关潜水泵,这是因为电泵停转时会产生回流,若立即开机,会使电机负载启动,导致启动电流过大而烧坏绕组。由于启动时电流很大,频繁启动也会烧坏潜水泵电动机绕组。

【莫让潜水电泵长期超负荷工作】
  为避免潜水电泵长期超负荷工作,不要抽含沙量大的水并随时观察电流值是否在铭牌上规定的数值,若发现电流过大,应停机检查。另外,电泵脱水运行的时间不宜过长,以免使电机过热而烧毁。

【电机的旋转方向要正确】
  应搞清电机的旋转方向,现在有许多类型的潜水泵正转和反转时皆可出水,但反转时出水量小、电流大,其反转时间长了会损坏电机绕组。

【电缆线安装与潜水电泵的绝缘电阻要求
  安装潜水泵时,电缆线要架空,电源线不要太长。潜水泵下水或提出时切勿使电缆受力,以免引起电源线断裂。潜水泵工作时不要沉入泥中,否则会导致电机散热不良而烧坏电机绕组。安装时,电机的绝缘电阻不应低于0.5兆欧。

【勤查勤看发现问题及时修复】
平时要经常检查电机,如发现下盖有裂纹、橡胶密封环损坏或失效等,应及时更换或修复,避免水渗入潜水泵。潜水泵在生活用水、矿山抢险、工业冷却、农田灌溉、海水提升、轮船调载,还可用于喷泉景观,热水潜水泵用于温泉洗浴,还可适用于从深井中提取地下水,也可用于河流、水库、水渠等提水工程。主要用于农田灌溉及高山区人畜用水,亦可供中央空调冷却、热泵机组、冷泵机组、城市、工厂、铁路、矿山、工地排水使用。一般流量为(10m3~650m3)每小时、扬程可达到1500米。列入:潜水泵小巧轻便,在农村生产生活中起着重要作用,在使用中应注意以下几点:
一、选购潜水泵时应留意其水泵型号、水泵流量和水泵扬程。如选用的规格不恰当,将无法获得足够的出水量,不能发挥机组的效率。另外,还应搞清电机的旋转方向,某些类型的潜水泵正转和反转时皆可出水,但反转时出水量小、电流大,其反转会损坏电机绕组。为防止潜水泵在水下工作时漏电而引发触电事故,应装漏电保护开关。
二、安装潜水泵时,电缆线要架空,电源线不要太长。机组下水时切勿使电缆受力,以免引起电源线断裂。潜水泵不要沉入泥中,否则会导致散热不良而烧坏电机绕组。
三、尽量避免在低压时开机。电源电压与额定电压不可相差10%,电压过高会引起电机过热而烧坏绕组,电压过低则电机转速下降,如达不到额定转速的70%时,启动离心开关会闭合,造成启动绕组长时间通电而发热甚至烧坏绕组和电容器。不要频繁地开关电机,这是因为电泵停转时会产生回流,若立即开机,会使电机负载启动,导致启动电流过大而烧坏绕组。
四、切莫让潜水泵长期超负荷运转,不要抽含沙量大的水,潜水泵脱水运行的时间不宜过长,以免使电机过热而烧毁。机组在作业中,操作者必须随时观察其工作电压和电流是否在铭牌上规定的数值内,若不符合应使电机停止运转,找出原因并排除故障。
五、平时多检查电机,如发现下盖有裂纹、橡胶密封环损坏或失效等,应及时更换或修复,以防水渗入机器。


东莞市广腾泵业有限公司 |
东莞市广腾泵业有限公司专业提供:不锈钢泵,离心泵,潜水泵等   粤ICP备13041064号   技术支持:东莞网页设计
地址:东莞市万江区汾溪一路152号   电话:0769-23668664 0769-23621236   传真:0769-27227894
×
点击这里给我发消息
点击这里给我发消息
麦生手机:
13929228911
邱小姐手机:
15913835005
电话:
0769-23668664
0769-23621236
传真:
0769-27227894
