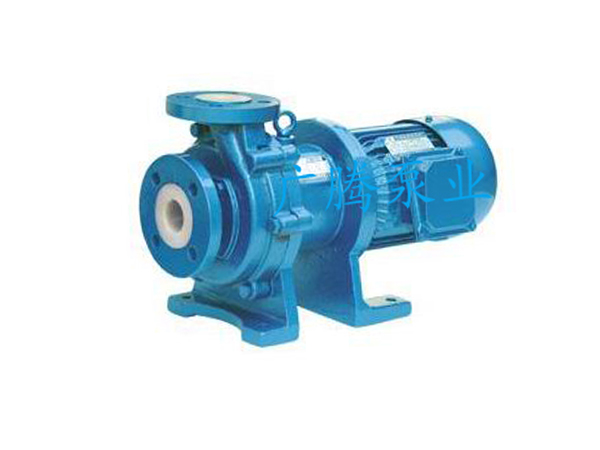

CQB-F氟塑料磁力泵
CQB-F氟塑料磁力泵

CQB-F氟塑料磁力泵,是本单位开发的新产品,并引进国外先进技术,采用聚偏二氟乙烯制造,该材料是目前世界上最优秀的耐腐蚀材料,用该材料生产的磁力泵使用范围广,耐腐蚀性能强,机械强度高,不老化,无毒素分解等优点
一、产品特点
氟塑料磁力泵的设计不仅具有普通磁力泵的结构紧凑,外型美观,体积小,躁声低,运行可靠等优点,且其过流部件全部采用目前世界上耐腐蚀性能最优秀“塑料王”(氟塑料)制造,隔离套采用特殊材料制造,具有高强度的力学性能,消除了普通磁力泵存在的磁涡流现象。因此,氟塑料磁力泵可输送任意浓(强)度的酸、碱、氧化剂等腐蚀性介质而毫不受损。防漏设计取消了轴封,利用磁力偶合间接驱动,完全消除了滴漏的烦恼,绝不污染使用场地。

分类:目前国内厂家生产的
氟塑料磁力泵主要有:CQB型氟塑料磁力泵 、ZMD氟塑料自吸式磁力泵 、IMD型氟塑料磁力驱动泵等。由于泵的过流部分选用“氟塑料合金”制造。可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。CQB-F氟塑料磁力泵设计独特,无须机械轴封,绝对不渗漏,液体过流部件选用氟塑料,陶瓷、氟橡胶等材料,泵体外壳用金属材料固定,故泵体足以承托管道的重量,使用保养及为方便。

二、工作原理
驱动装置采用主动磁铁联轴器直接装在电机轴上,泵室完全封闭,通过磁力偶合间接驱动泵轴上带磁铁的叶轮旋转结构紧凑、安全节能。坚固耐用的泵体结构虽然接触液体部分是氟塑料,但泵外壳是金属材料,故泵体足以承受管道的重量及抵受机械性冲击。氟塑料磁力泵由泵、磁力传动器、电动机三部分组成。关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。当电动机带动外磁转子旋转时,磁场能穿透空气隙和非磁性物质,带动与叶轮相连的内磁转子作同步旋转,实现动力的无接触传递,将动密封转化为静密封。由于泵轴、内磁转子被泵体、隔离套完全封闭,从而彻底解决了“跑、冒、滴、漏”问题,消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患,有力地保证了职工的身心健康和安全生产。

三、主要用途
本产品广泛适用于:石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。
使用温度:-20℃至100℃。

四、氟塑料磁力泵性能参数:
流量:1.8-100m3/h
扬程:8-32m
电机功率:0.12-18.5KW
转速:2900r/min

六、型号意义:
例如:CQB50-32-160F
CQB-磁力驱动离心泵
50-吸入口直径(mm)
32-排出口直径(mm)
160-叶轮名义直径(mm)
F-氟塑料



七.性能参数表:
型 号
进 口
出 口
流 量
(m3/h)
扬 程
(m)
功 率
(kw)
转速(r/min)
效率
(%)
电压
(v)
汽蚀余量(m)
CQB-15-10-85F
15
10
1.8
8
0.12
2900
33
220/380
6.0
CQB-20-15-105F
20
15
3.0
12
0.37
2900
33
220/380
6.0
CQB-32-25-125F
32
25
3.2
20
0.75
2900
35
380
5.0
CQB-40-32-115F
40
32
6.3
15
0.75
2900
45
380
6.0
CQB-40-32-145F
40
32
6.3
25
1.5
2900
42
380
5.0
CQB-50-40-125F
50
40
12.5
20
2.2
2900
47
380
3.5
CQB-50-40-160F
50
40
12.5
32
3.0
2900
46
380
3.5
CQB-65-50-125F
65
50
25
20
3.0
2900
58
380
4.0
CQB-65-50-160F
65
50
25
32
4.0
2900
56
380
4.0
CQB-80-65-125F
80
65
50
20
7.5
2900
66
380
4.0
CQB-80-65-160F
80
65
50
32
11
2900
64
380
4.0
CQB-100-80-125F
100
80
100
20
15
2900
72
380
4.0
CQB-100-80-160F
100
80
100
32
18.5
2900
70
380
4.0
