IS卧式单级单吸离心泵
IS卧式单级单吸离心泵
一、用途及特点:
ISIR单级离心泵,是全国联合设计的节能泵,它是BA型、BL型及其他单级清水离心泵的更新型。优点有:全系列水力性能布局合理,用户选择范围宽,检修方便;效率和吸程达到国际平均先进水平。本型泵适用于工业和城市给水、排水,也可用于农业排灌及供输送清水或物理化学性质类似于清水的其他液体之用,温度不高80
ISIR型泵是卧式单级单吸清水离心泵,供吸送清水及物理化学性质类似水不含固体颗粒的液体。它广泛适用于工农业及城市、排水、消防供水等。
IS
IR型泵系根据标准所规定的性能和尺寸设计,其技术标准均向国际标准靠拢,达到国际先进水平。它是我国推广的节能泵类产品之一。
本泵结构简单、性能可靠,体积小,重量轻,抗汽蚀性能好,电耗低,使用维修方便。
IS
IR型泵通用性广,全系列共140种规格,但只用四种轴;同一规格的轴、轴承、轴封,叶轮紧固件等均能互换;全系列泵的悬架也只有四种。
本泵为后开式,拆开泵盖和叶轮时不需拆卸吸水和排出管路。悬架内装有两个滚珠轴承,用机器油或润滑脂润滑。泵通过弹性联轴器由电动机直接驱动。涡室、脚、进水法兰和出水法兰铸成一个整体。

二、结构说明:
1ISIR型单级离心泵根据标准规定的性能和尺寸设计的,主要由泵体、泵盖、叶轮、轴、密封环、轴套及悬架轴承不见等组成。
2
ISIR单级离心泵的泵体和泵盖部分,是从叶轮背面处剖分的,即通常所说的后开门结构形式。其优点是检修方便,检修时不动泵体,吸入管路,排出管路和电动机,只需拆下加长联轴器的中间联接件,即可退出转子部分进行检修。
3
、泵的壳体(即泵体和泵盖)构成泵的工作室。叶轮、轴和滚动轴承等为泵的转子。悬架轴承部件支撑着泵的转子部分,滚动轴承受泵的径向力和轴向力。
4
、为了平衡泵的轴向力,大多数泵的叶轮前、后均设有密封环,并在叶轮后盖板上设有平衡孔,由于有些泵轴向力不大,叶轮背面未设密封环和平衡孔。
5
、泵的轴向密封环是由填料压盖,填料环和填料等组成,以防止进气或大量漏水。泵的叶轮如有平衡,则装有软填料的空腔与叶轮吸入口相通,如叶轮入口处液体处于真空状态,则很容易沿着轴套表面进气,故在填料腔内装有填料环通过泵盖上的小孔,将泵室内压力水引至填料环进行密封。泵的叶轮如没有平衡孔,由于叶轮背面液体压力大于大气压,因而不存在漏气问题,故可不装填料环。
6
、为避免轴磨损,在轴通过填料腔的部位装有轴套保护。轴套与轴之间准有O型密封圈,以防止沿着配合表面进气或漏水。
7
管道泵的传动方式是通过加长弹性联轴器与电动机联接的,泵的旋转方向,从驱动端看,为顺时针方向旋转。

三、性能范围:
转速:2800r/min1450r/min
吸入口直径:50200mm
流量:6.3400m3/h
扬程:5125m
密封方式:填料密封、机械密封。
材质:铸铁。

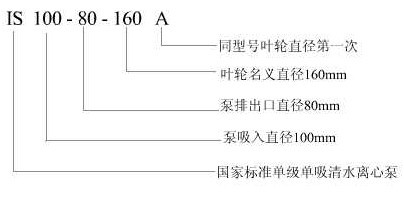

四、型号意义:


型号
流量 (m3/h)
扬程 (m)
电机功率 (kW)
转速 (r/min)
效率 (%)
汽蚀余量 (m)
IS50-32-125
12.5
20
2.2
2900
60
2.0
6.3
5
0.55
1450
54
2.0
IS50-32-160
12.5
32
3
2900
54
2.0
6.3
8
0.55
1450
48
2.0
IS50-32-200
12.5
50
5.5
2900
48
2.0
6.5
12.5
0.75
1450
42
2.0
IS50-32-250
12.5
80
11
2900
38
2.0
6.3
20
1.5
1450
32
2.0
IS65-50-125
25
20
3
2900
69
2.0
12.5
5
0.55
1450
64
2.0
IS65-50-160
25
32
5.5
2900
65
2.0
12.5
8
0.75
1450
60
2.0
IS65-40-200
25
50
7.5
2900
60
2.0
12.5
12.5
1.1
1450
55
2.0
IS65-40-250
25
80
15
2900
50
2.0
12.5
20
2.2
1450
46
2.0
IS65-40-315
25
125
30
2900
45
2.5
12.5
32
4
1450
41
2.5
IS80-65-125
50
20
5.5
2900
75
3.0
25
5
0.75
1450
71
2.5
IS80-65-160
50
32
7.5
2900
73
2.5
25
8
1.5
1450
69
2.5
IS80-50-200
50
50
15
2900
69
2.5
25
12.5
2.2
1450
65
2.5
IS80-50-250
50
80
22
2900
63
2.5
25
20
3
1450
60
2.5
IS80-50-315
50
125
37
2900
54
2.5
25
32
5.5
1450
52
2.5
IS100-80-125
100
20
11
2900
78
4.5
50
5
1.5
1450
75
2.5
IS100-80-160
100
32
15
2900
78
4.0
50
8
2.2
1450
75
2.5
IS100-65-200
100
50
22
2900
76
3.6
50
12.5
4
1450
73
2.0
IS100-65-250
100
80
37
2900
72
3.8
50
20
5.5
1450
68
2.0
IS100-65-315
100
125
75
2900
66
3.6
50
32
11
1450
63
2.0
IS125-100-200
200
50
45
2900
81
4.5
100
12.5
7.5
1450
76
2.5
IS125-100-250
200
80
75
2900
78
4.2
100
20
11
1450
76
2.5
IS125-100-315
200
125
90
2900
73
4.5
100
32
15
1450
73
2.2
IS125-100-400
100
50
30
1450
65
2.5
IS150-125-250
200
20
18.5
1450
81
3.0
IS150-125-315
200
32
30
1450
79
2.5
IS150-125-400
200
50
45
1450
76
2.8
IS200-150-250
400
20
37
1450
82
4.2
IS200-150-315
400
32
55
1450
82
3.5
IS200-150-400
400
50
90
1450
81
3.8

1、安装高度应小于允许吸上真空高度减去进水管路损失。在标准状况下,安装高度《10.3-(NPSH)r-0.5-hw,为有吸入管路水力损失:
2、泵出水口法兰处应安装上压力表,以便观察和控制泵的运行工况:
3、管路重量不得由泵承受:
4、水泵应该安装在通风的地方,室外安装应加防护罩,避免太阳曝晒及雨淋:
安装:
1、安装前,应检查其在运输过程中有无变形或损坏,紧固件有无松动或脱落;
2、安装配置进出水口管:管路安装应尽可能减少管道流体阻力为原则。进水后管处应加过滤网,以防止硬质杂质或硬质固体入颗粒进入泵腔
内损伤轴封或水叶,导致水泵漏水或异常:进水口管处应加止回阀,以便于注水;
3、接线:必须按铭牌要求正确接线,接线时,接线端必须牢固,不允许有松动,否则,会造成接触不良而导致缺相烧机。其接线线路上必须
要用过载保护装置,并根据电机铭牌上的电流要求调整保护装置的设定值的大小;
4、按转方法:立泵;
5、吸入水位高于泵上:可单泵和双泵串联或并联使用;
6、吸入水位低于泵下:如水池抽送水;(必需装底阀或者止回阀罐满引水再开机)
7、卧泵直接接管安装。
启动:
1、泵在起动前应打开进水闸阀和泵排气阀塞,关闭出口闸阀。泵腔内灌满水,使泵能够正常启动:
2、点动电机,从电机端看,检查转向是否符合箭头所示方向。
运行:
1、泵起动后逐渐打开出口闸阀,调整至所需工况点;
2、泵在运行过程中,运行工况点流量易不大于性能参表中所给的大流量点的流量为宜,同时电机运行时电流不得超出额定电流;
3、停机顺序:关闭出口管路上的闸阀—电机—压力表。
维护 :
1、应经常检查泵在运行过程中是否平稳。有无机械密封磨损及泄漏情况,及时更换密封件,防止压力水进入电机;
2、经常检查电机外壳的温度变化,其最高温度应不超过85摄氏度,如发现温度过高,应立即停机检查;
3、泵长时间停用时,应排净积水,去除锈垢,涂上防锈油脂,以便下次再用。
