当前位置:公司首页 > 产品展示 > 耐酸碱水泵 > FSB氟塑料耐腐蚀离心泵
FSB氟塑料耐腐蚀离心泵
FSB氟塑料耐腐蚀离心泵
概述:
我公司生产的“五羊”牌FSB(L)系列氟塑料合金离心泵,可在-80150度温度的条件下,长期输送任意浓度的各种酸、碱、盐、强氧化剂等多种腐蚀性介质,其壳体及过流部分全部用F46氟合金制成,它集多种氟塑料之优点,具有特强的耐腐蚀性,并具有机械强度高,不老化,无毒素分解优点。该产品机械强度高,设计合理,结构紧凑,性能可靠,使用维修方便,流道光滑效率高,节约能源,荣获“国家科学技术奖”。
二、用途:
本产品系列共计20多个规格,流量、扬程范围广。适用于石油、化工、制药、农药、酸洗、染料、油漆、冶炼、造纸、电镀、食品等行业输送液体,杜绝跑、冒、滴、漏,是建设现代文明工厂的理想设备。
三、泵的轴封:
该泵采用目前最为先进的外装式四氟波纹管机械密封,拥有多层保护,延长了机封使用寿命,对于输送含杂质颗粒介质时,可配用无冷却水单端面硬对硬(碳化硅对碳化硅)机械密封,所以用户选型时需考虑到介质中的固体含量。
四、设计特点:
FSB
FSB-L型离心泵,过流部件全部采用氟塑料合金制造,结构紧凑.操作简单、价格低廉。两种型号的泵壳、叶轮、机封等均可互换使用,因此深受广大用户的欢迎。

型 号

流 量

扬 程(m)

口 径 (mm)

功 率 (Kw)

转 速
(r/min)

汽蚀余量
(m)

效 率
(%)

进口

出口

轴功率

电机功率

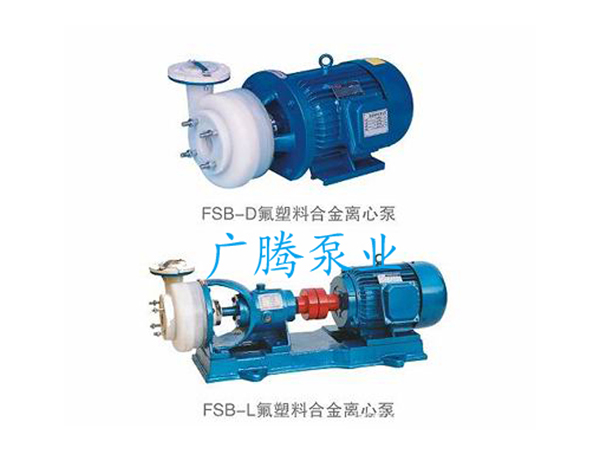

FSB-D直联式                FSB-L托架式

25FSB-10D/L

3.6

10

25

25

0.69

1.5

2900

3.0

35

25FSB-20D/L

3.6

18

25

25

0.97

2.2

2900

3.0

35

40FSB-15D/L

5

15

40

32

0.51

2.2

2900

3.0

40

40FSB-20D/L

10

20

40

32

1.16

3.0

2900

3.0

42

40FSB-30D/L

10

30

40

32

1.18

3.0

2900

3.0

52

40FSB-40L

6.3

40

40

25

3.1

4.0

2900

3.0

40

40FSB-50L

6.3

50

40

25

3.55

4.0

2900

3.0

52

40FSB-80L

6.3

80

40

25

7.11

7.5

2900

3.0

52

50FSB-20D/L

12.5

20

50

32

1.49

3.0

2900

3.5

55

50FSB-25D/L

12.5

25

50

32

1.86

3.0

2900

3.5

55

50FSB-30D/L

15

30

50

32

1.90

3.0

2900

3.5

54

50FSB-40L

12.5

40

50

32

4.3

7.5

2900

3.0

39

50FSB-50L

12.5

50

50

32

5.8

7.5

2900

3.0

39

65FSB-32L

25

32

65

50

4.8

5.5

2900

2.0

45

65FSB-40L

25

40

65

40

7.2

11

2900

3.0

52

65FSB-50L

25

50

65

40

8.6

11

2900

3.5

52

65FSB-80L

25

80

65

40

14.1

18.5

2900

4.5

50

80FSB-20D/L

50

20

80

65

4.7

5.5

2900

3.0

45

80FSB-25D/L

50

25

80

65

5.7

7.5

2900

3.0

50

80FSB-30L

50

30

80

65

6.9

7.5

2900

3.5

59

80FSB-40L

50

40

80

50

10.2

11.0

2900

3.5

48

80FSB-50L

50

50

80

50

11.9

15.0

2900

3.5

57

80FSB-55L

50

55

80

50

13.5

18.5

2900

4.0

50

80FSB-80L

50

80

80

50

24.6

30

2900

4.0

66

100FSB-20L

100

20

100

80

8.6

11.0

2900

3.5

68

100FSB-32L

100

32

100

80

11.9

15.0

2900

3.5

68

100FSB-40L

100

40

100

65

21.3

30.0

2900

4.5

73

100FSB-50L

100

50

100

65

23.9

30.0

2900

4.5

73

125FSB-32L

160

32

125

80

24.15

30.0

2900

5.0

70

125FSB-50L

200

50

125

100

39.2

55.0

2900

5.0

65

150FSB-32L

150

32

200

125

35.3

45.0

1450

5.0

60

1、安装高度应小于允许吸上真空高度减去进水管路损失。在标准状况下,安装高度《10.3-(NPSH)r-0.5-hw,为有吸入管路水力损失:
2、泵出水口法兰处应安装上压力表,以便观察和控制泵的运行工况:
3、管路重量不得由泵承受:
4、水泵应该安装在通风的地方,室外安装应加防护罩,避免太阳曝晒及雨淋:
安装:
1、安装前,应检查其在运输过程中有无变形或损坏,紧固件有无松动或脱落;
2、安装配置进出水口管:管路安装应尽可能减少管道流体阻力为原则。进水后管处应加过滤网,以防止硬质杂质或硬质固体入颗粒进入泵腔
内损伤轴封或水叶,导致水泵漏水或异常:进水口管处应加止回阀,以便于注水;
3、接线:必须按铭牌要求正确接线,接线时,接线端必须牢固,不允许有松动,否则,会造成接触不良而导致缺相烧机。其接线线路上必须
要用过载保护装置,并根据电机铭牌上的电流要求调整保护装置的设定值的大小;
4、按转方法:立泵;
5、吸入水位高于泵上:可单泵和双泵串联或并联使用;
6、吸入水位低于泵下:如水池抽送水;(必需装底阀或者止回阀罐满引水再开机)
7、卧泵直接接管安装。
启动:
1、泵在起动前应打开进水闸阀和泵排气阀塞,关闭出口闸阀。泵腔内灌满水,使泵能够正常启动:
2、点动电机,从电机端看,检查转向是否符合箭头所示方向。
运行:
1、泵起动后逐渐打开出口闸阀,调整至所需工况点;
2、泵在运行过程中,运行工况点流量易不大于性能参表中所给的大流量点的流量为宜,同时电机运行时电流不得超出额定电流;
3、停机顺序:关闭出口管路上的闸阀—电机—压力表。
维护 :
1、应经常检查泵在运行过程中是否平稳。有无机械密封磨损及泄漏情况,及时更换密封件,防止压力水进入电机;
2、经常检查电机外壳的温度变化,其最高温度应不超过85摄氏度,如发现温度过高,应立即停机检查;
3、泵长时间停用时,应排净积水,去除锈垢,涂上防锈油脂,以便下次再用。
